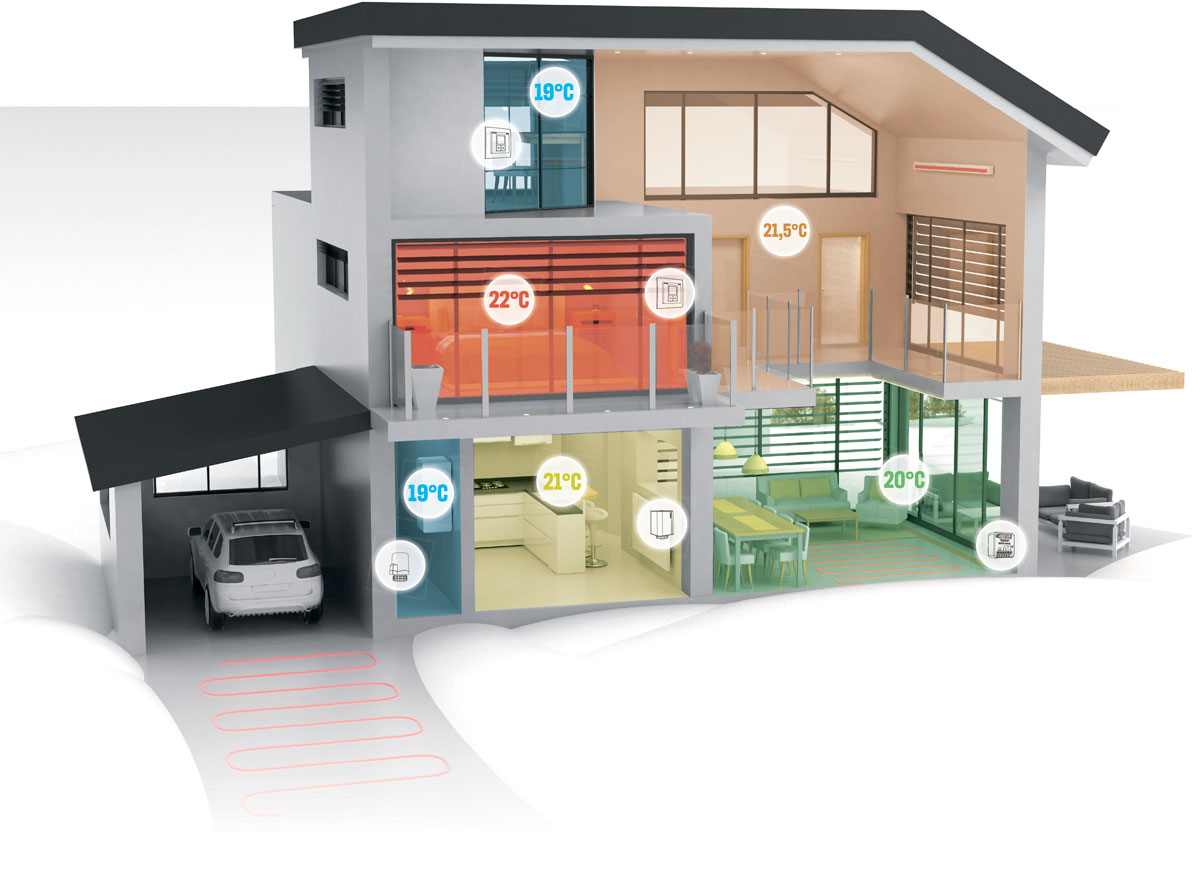

Asi každý ví, že moderní zónová regulace topení umožňuje nastavení teploty topení, pro každou místnost zvlášť, což kromě úspory přináší řadu dalších výhod, jako jsou vzdálený přístup a monitoring, automatické regulační a bezpečností funkce, ale hlavně tolik potřebný individuální komfort pro každého člena rodiny.
Zónovou regulaci topení lze sestavit pro jakýkoliv typ topení. Ať už je řeč o teplovodním topení, či elektrických rohožích, přímotopech či sálavých infračervených panelech, nebo i pro kombinaci těchto tepelných zdrojů. Nejužívanějším případem je však zónová regulace pro teplovodní topení, kdy vodu pro jednotlivé topné zóny ohřívá elektrický či plynový kotel.
V případě zónové regulace s pomocí jednotek iNELS Wireless nezáleží na typu a značce kotle, více záleží, jak jsou teplovodní rozvody vedeny, či napřímo do radiátorů či podlahového topení nebo jsou do těchto topných okruhů vedeny přes rozvodnici.
Pojďme se ale podívat na jednotlivé topné jednotky od začátku. Pro sestavení regulace 1 topného okruhu potřebujeme v podstatě 3 věci: 1) Termostat, který nám zajistí logiku 2) Teplotní sensor, který umístíme v příslušné topné zóně 3) Regulační prvek pro otvírání ventilu s teplou vodou či spínaní elektrického zdroje.
Zónovou regulaci topení lze sestavit pro jakýkoliv typ topení. Ať už je řeč o teplovodním topení, či elektrických rohožích, přímotopech či sálavých infračervených panelech, nebo i pro kombinaci těchto tepelných zdrojů. Nejužívanějším případem je však zónová regulace pro teplovodní topení, kdy vodu pro jednotlivé topné zóny ohřívá elektrický či plynový kotel.
Termostaty
Přestože v systému iNELS Wireless existují klasické bezdrátové termostaty pro zónovou regulaci topení se ve valné většině využívají sofistikované multizónové termostaty, dotykové panely či brány.
Zákazník má na výběr ze 3 typů zařízení:
Co mají tyto řídící jednotky společného:
- Všechny slouží jako multitermostat, což znamená, že umožňují řídit větší množství okruhů
- Mají připojení k iNELS Aplikaci a ke Cloudu
- Poskytují všechny nezbytné atomatické a bezpečností funkce, pro sofistikované řízení členitého topného systému
Čím se tyto jednotky liší:
- Počtem připojitelných topných okruhů (K termostatu RFTC-4 lze připojit 8 topných okruhů k RF Touch a eLAN lze připojit až 16 topných okruhů)

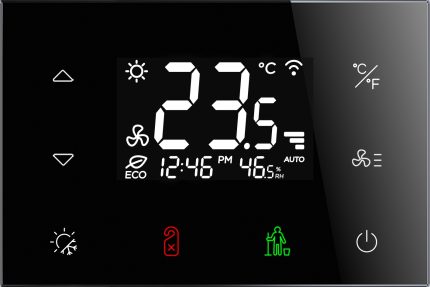

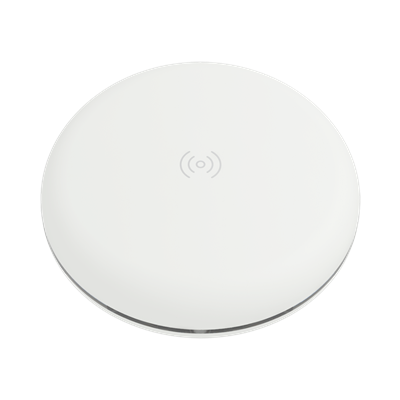

- Termostat RFTC-4 a RF Touch 2 jsou jednotky s montáží na zeď, tudíž umožňují přímé ovládání teploty jednotlivých topných zón kromě aplikace i přímo z jednotky. eLAN je brána, která umožňuje ovládání topných zón především z aplikace.
- RFTC-4 a RF Touch 2 mají vestavěná teplotní čidla, takže zajištují zároveň měření v místnosti, kde jsou instalovány. eLAN teplotní čidlo nemá
- Jednotky RF Touch 2 a eLAN, jsou brány, které spolu s ovládáním topení zajištují i ovládání světel, žaluzií a jiných elektrických spotřebičů, takže nabízí mnohem širší možnosti automatizace, než termostat RFTC-4, který je primárně určen pro ovládání topení.
- Chytrá brána eLAN-RF-103 má navíc vestavěný komunikační protokol MQTT, což ji předurčuje pro integraci do vyšších systémů, jako je řízení budov či integraci se systémy fotovolataiky a tepelných čerpadel v rámci rodinných domů.
Pro zónovou regulaci topení nám zpravidla stačí 1 řídící jednotka či multitermostat, ale v případě, že bychom chtěli mít takových termostatů pro přímé ruční ovládání teploty na zdi v místnostech vícero, je možno jich instalovat několik a zaučit je pracovat v režimu kdy 1 termostat je hlavní a ostatní jej poslouchají (režim master – slave)
Výběr vhodné řídící jednotky (termostatu) tudíž záleží na kombinaci faktorů a požadavků, které pro regulaci topení ve svém domě, bytě či komerčním objektu máte.
Teplotní čidla
Teplotní čidlo je nezbytná součást zónové regulace topení a měli byste jím vybavit každou místnost. Pro instalaci teplotního čidla nemusíte vždy kupovat samostatnou jednotku, může být totiž obsažena v termostatu či přímo v regulačním prvku, kterými jsou bezdrátová termohlavice RFATV-2 či spínací prvek s teplotními čidly RFSTI-11B-SL .
Dostupné jednotky s teplotním čidlem:
Jednotky se stálým napájením: RFTC-4, RF Touch-2, RFSTI-11B-SL
Jednotky s bateriovým napájením: RFTI-20, RFTC-10, RFTC-50, RFATV-2
Všechna teplotní čidla mají možnost kalibrace a nastavení odchylky od naměřené teploty tzv. offset.
Jednotky s teplotním čidlem si zákazník vybírá především dle typu instalace. Existují však určitá pravidla, která by se měla dodržovat. Například ta, že měřící čidlo by mělo být instalováno na vnitřní stěně domu a v určité výšce od podlahového topení atd (detailněji viz brožura na konci textu)
Pro radiátorové topení se například jako ovládací prvek dají použít bezdrátové termohlavice, které nabízí nejjednodušší možnou montáž a kombinované řízení v jednom prvku s tím, že teplotní čidlo je přímo v hlavici. Nevýhodou je to, že k měření teploty dochází u radiátoru a teplota je zkreslena. V otevřené místnosti se pomocí kalibrace a offsetu se ale dá měření v blízkosti topného zdroje přizpůsobit tak, aby byla regulace funkční. Problém by mohl nastat ve chvíli, kdyby byla hlavice spolu s baterií zakryta závěsem, či umístěna v jinak uzavřeném prostoru. Pro tyto případy je pak lepší použít externí čidlo RFTI-20 či čidlo obsažené v některém z termostatů.
Pro ovládání elektrického podlahového topení je zase žádoucí dvojí měření teploty. 1 teplotní čidlo snímá teplotu v místnosti, dle které se regulace teploty provádí a 2 čidlo se nachází přímo v podlaze a hlídá kritickou teplotu, aby nedošlo k přehřátí podlahy a poškození použitých materiálů. Pro takový účel máme v nabídce kombinovanou jednotku RFSTI-11B-SL, která současně měří teplotu v podlaze i místnosti a zároveň spíná elektrické podlahové vytápění.
Regulační prvkyRegulační prvky
Regulační prvky v systému řízení topení iNELS Wireless máme dvojího typu: Jsou to Spínací jednotky a termohlavice.
Spínací jednotky
Spínací jednotky se primárně používají ke spínaní elektrických topných zdrojů, přímému spínaní kotlů či ovládání ze sítě napájených termoelektrických hlavic a pohonů.
Spínací jednotky se rozlišují dle 4 základních parametrů:
1. Počtu kanálů
a) 1-kanálové: RFSA-61B, RFSAI-61B-SL, RFSA-61M …
b) Více-kanálové: RFSA-62B-SL, RFSA-66M..
1-kanálové se většinou používají pro spínaní kotlů či jednotlivých elektrických topných zdrojů, vícekanálové se používají pro ovládání termoelektrických hlavic v rozvodnici.
2. Průmyslovým designem vzhledem k místu montáže
a) Do montážní krabice: RFSA-61B, RFSAI-61B-SL, RFSA-62B-SL
b) Na DIN-lištu: RFSA-61M, RFSA-66M
Pro spínání elektrického podlahového topení či kotle se ve valné většině používají jednotky do montážní krabice. Při řízení v rozvodnici či v rozvaděči převažují jednotky na DIN-lištu
3. Typem spínacího kontaktu
a) 16A: RFSA-61M, RFSA-61B
b) 8A: RFSTI-11B-SL, RFSAI-61B-SL, RFSA-66M,
c) BPF: RFSAI-61BPF-SL
Spínací kontakty s vyšší zátěží 16A se používají pro spínaní elektrického podlahového topení či přímému spínaní starších typů kotlů. V případě elektrického topení, se ale i tak může stát, že topná zóna bude mít vyšší příkon a topnou zónu bude třeba rozdělit na více spínačů či použít stykač. Spínače s nižším napětím 8A se většinově používají pro řízení termoelektrických pohonů v rozvodnici či přímo na radiátorech. No a spínač s bezpotenciálovým spínacím kontaktem (BPF) se používá pro přímé řízení nových plynových a lektrických kotlů se vstupem pro tento typ kontaktu.
4. Typem napájení
d) 230V AC: RFSTI-11B-SL, RFSAI-61B-SL, RFSA-66M, RFSA-61M, RFSA-61B
e) 12-24V AC/DC: RFSA-66M /24V, RFSTI-11B /24V
Spínací kontakty s napájením 12-24V AC/DC se využívají pro řízení termoelektrických hlavic a pohonů s tímto příslušným napájením.
Existuje taktéž varianta spínače pro venkovní použití RFUS-61 například pro rozmrazování okapů nebo spínač v podobě zásuvky pro jednoduché přímé spínaní kotle RFSC-61N.
RFUS-61 /230V Spínací prvek se zvýšeným krytím – (IP65)
1 625 Kč / 1 343 Kč bez DPH
Termohlavice a termoelektrické pohony
Bezdrátová termohlavice RFTAV-2 multifunkční jednotka, která je schopna spolu s termostatem plně zabezpečit ovládání 1 topného okruhu. Má totiž v sobě zabudované sensory teploty a vlhkosti a motor pro regulaci topného ventilu. Kromě toho má přednastavené automatické funkce rozpoznání otevřeného okna, funkci proti zamrznutí a indikaci slabé baterie. Pokud chceme použít bezdrátovou termohlavici pouze pro regulaci ventilu na baterii, ale teplotu měřit z jiného místa, například termostatu či externího teplotního sensoru, i toto je možné.
Termoelektrická hlavice (pohon) Telva-2 je klasická hlavice pro regulaci ventilu na radiátoru či v rozvodnici s různými typy napájení 230 (24) a možností vybrat si mezi normálně otevřeným, či normálně uzavřeným stavem.
Pokud budete mít zájem o individuální konzultaci, neváhejte nás kontaktovat nebo si stáhněte podrobnou brožuru Řízení topení (24MB)
